固定式掃描器IVY-8060系列裝配指南

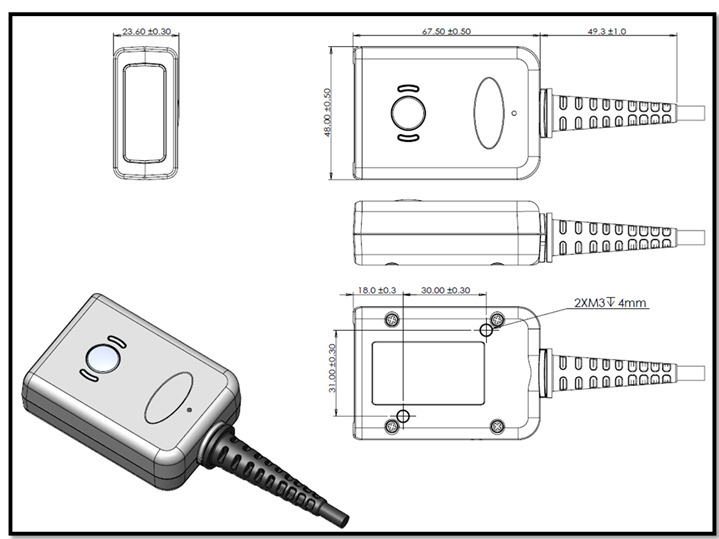

IVY-8060二維掃描引擎可以通過反面的兩顆螺絲來固定,螺絲規格M3,能所入產品的長度4mm

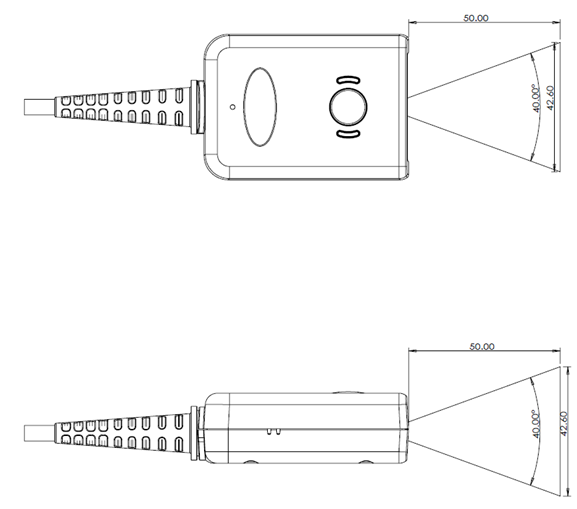

產品裝入設備,設備上沒有玻璃窗口,請參考下面圖紙,設備的外殼不能夠進入我們產品的這40度的發射角,否則會擋住我們產品的拍照角度而影響讀碼性能:














如果設備上需要安裝玻璃窗,請參考下面兩種方式來做設計,避免玻璃窗導致的反射從而影響產品的性能:

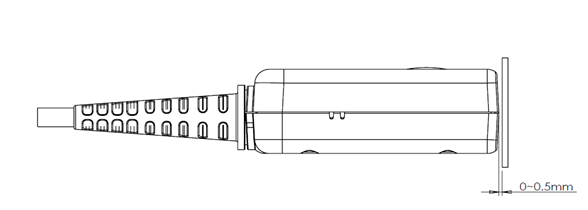

1.緊貼窗口

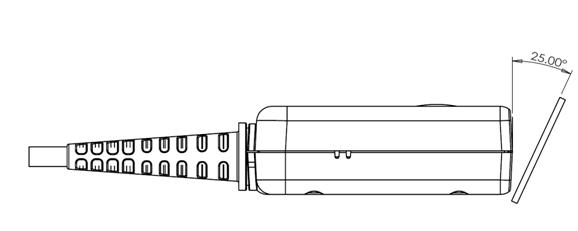

2. 如下圖所示,玻璃窗跟掃描器的角度達到25度左右
